HDSLM D系列超大容量版
UPOLabs的HDSLM D系列DMD空间光调制器基于DLPC900、DLPC910、DLPC410芯片开发而成，有多种分辨率和微镜尺寸可选，工作波段覆盖可见光、紫外及红外。
该版本板载SSD存储 1TB起，多种容量可选，采用16GByte/128Gbit内存，超高速帧率＞26KHz。
工作波段400-700nm
|
产品型号 |
HDSLM756D65A-SSD |

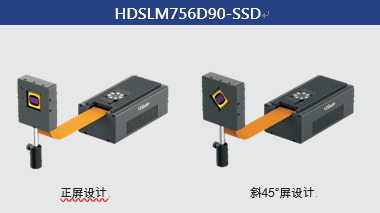

HDSLM756D90 -SSD |
HDSLM108D95 -SSD |
HDSLM136D70-SSD |
|
分辨率 |
1920*1080 |
2560*1600 |
1920*1080 |
1024*768 |
|
DMD靶面尺寸 |
0.65” |
0.9” |
0.95” |
0.7” |
|
像素大小 |
7.56um |
7.56um |
10.8um |
13.68um |
|
适用波长 |
400-700nm |
400-700nm |
400-700nm |
400-700nm |
|
填充因子 |
92% |
92% |
94% |
92% |
|
反射率 |
88% |
88% |
89% |
88% |
|
阵列光学 效率 |
86% |
86% |
87% |
86% |
|
刷新帧率 |
10940Hz/ 508Hz/3Hz |
11764Hz/522Hz/ 31Hz |
20746Hz/617Hz/3Hz |
27995Hz/ 657Hz/3Hz |
|
视频接口 |
千兆以太网/USB3.0 |
千兆以太网/USB3.0 |
千兆以太网/USB3.0 |
千兆以太网/USB3.0 |
|
配置接口 |
USB2.0 |
USB2.0 |
USB2.0 |
USB2.0 |
|
内存容量 |
16GByte |
16GByte |
16GByte |
16GByte |
|
板载容量 |
SSD 2T/4T/8T |
SSD 3T/6T/12T |
SSD 3T/6T/12T |
SSD 2T/4T/8T |
|
安装模式 |
水平/斜45° |
水平/斜45° |
水平/斜45° |
水平/ 斜45° |
工作波段363-420nm / 800-2000nm
|
产品型号 |
HDSLM108D95UV-SSD |

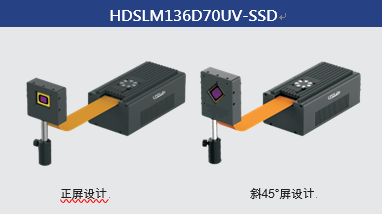

HDSLM136D70UV-SSD |
HDSLM108D65NIR-SSD |
|
分辨率 |
1920*1080 |
1024*768 |
1280*800 |
|
DMD靶面尺寸 |
0.95” |
0.7” |
0.65” |
|
像素大小 |
10.8um |
13.68um |
10.8um |
|
适用波长 |
363-420nm |
363-420nm |
800-2000nm |
|
填充因子 |
92% |
92% |
94% |
|
反射率 |
88% |
88% |
Depend on |
|
阵列光学效率 |
85% |
85% |
75% |
|
刷新帧率 |
20746Hz/617Hz/3Hz |
27995Hz/657Hz/3Hz |
11764Hz/522Hz/3Hz |
|
视频接口 |
千兆以太网/USB3.0 |
千兆以太网/USB3.0 |
千兆以太网/USB3.0 |
|
配置接口 |
USB2.0 |
USB2.0 |
USB2.0 |
|
内存容量 |
16GByte |
16GByte |
16GByte |
|
板载容量 |
SSD 3T/6T/12T |
SSD 2T/4T/8T |
SSD 1T/2T/4T
|
|
水平/斜45° |
水平/斜45° |
水平/斜45° |
