TILBA-ATMO大气湍流缓解系统
TILBA-ATMO的功能是什么？
TILBA-ATMO是一种大气湍流缓解模块，专用于激光通信链路。TILBA-ATMO通过将受扰激光束进行模式解复用，并重组耦合到标准单模光纤中，提高激光通信链路在湍流条件下的可靠性。
TILBA-ATMO 主要特点:
♦大气湍流缓解
对扰动光束进行收集和空间解复用，无自适应光学模块即可实现湍流缓解。通过光学复用器和光学重组器，TILBA-ATMO可以将采集到的信号发送到单一的SMF输出。
♦即插即用，易于集成
TILBA-ATMO采用空间输入、单一SMF输出以及集成电子和算法控制，可以方便地安装在光学地面站中。
♦无运动部件，可靠性高
TILBA-ATMO为被动机制装置，无主动运动部件，可靠性高。

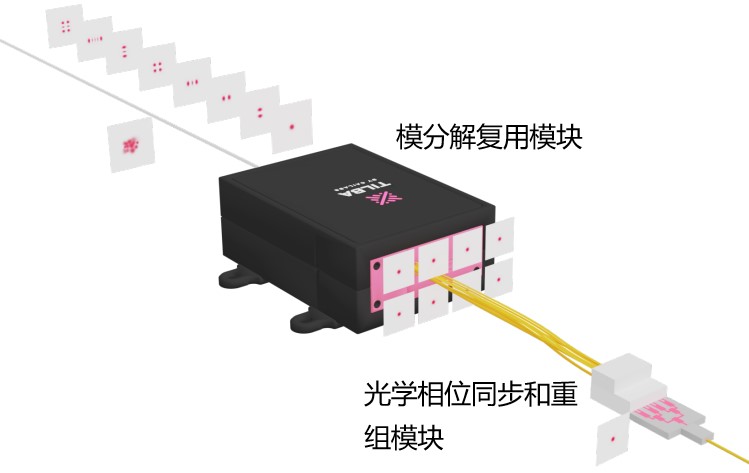

功能模块1：MPLC模式解复用&收集扰动光束
|
|

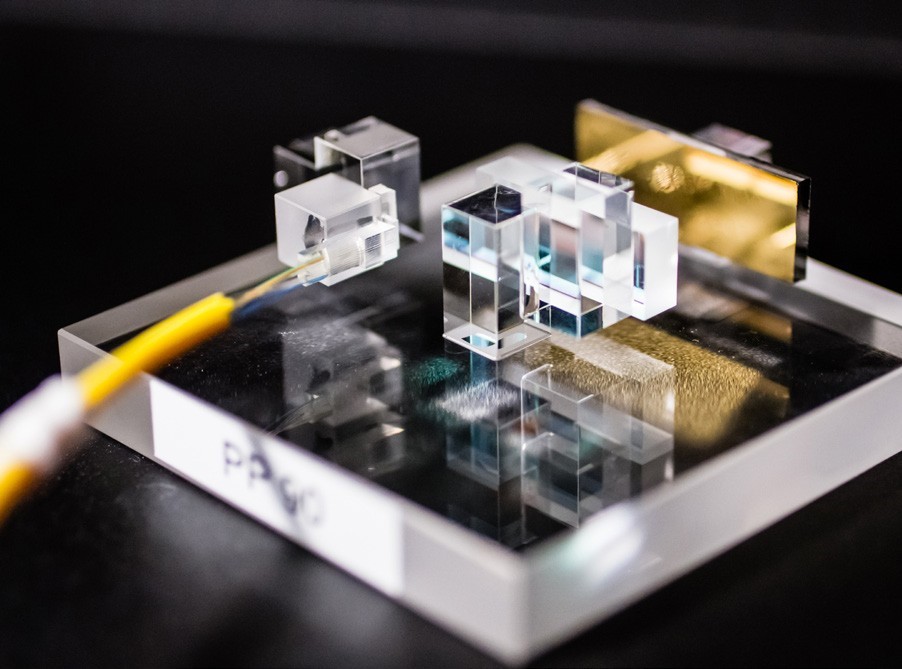

♦基于MPLC技术TILBA-ATMO模块基于Cailabs的多平面光转换（MPLC）技术。利用相位板上的连续反射，MPLC可以执行空间变换，可实现多模空间解复用。 |

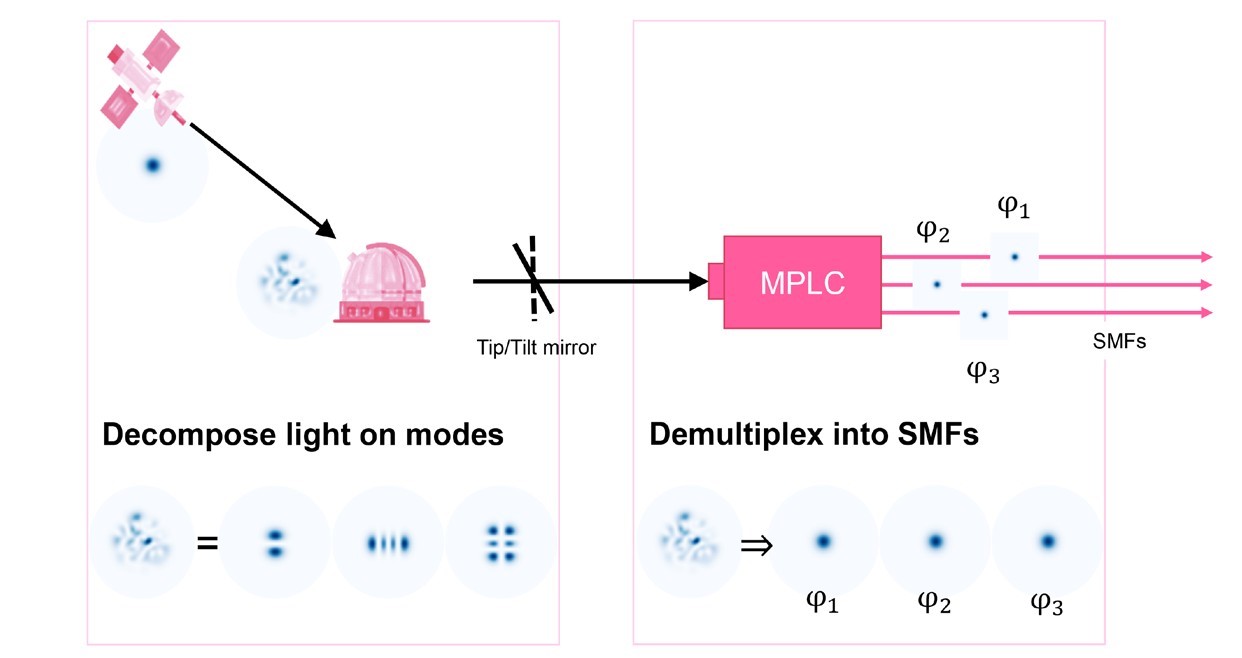

♦模式解复用&收集扰动光束MPLC空间解复用器对受大气扰动的光束进行模式分解，随后这些模式被耦合到多路单模光纤中。 |
|
|
|

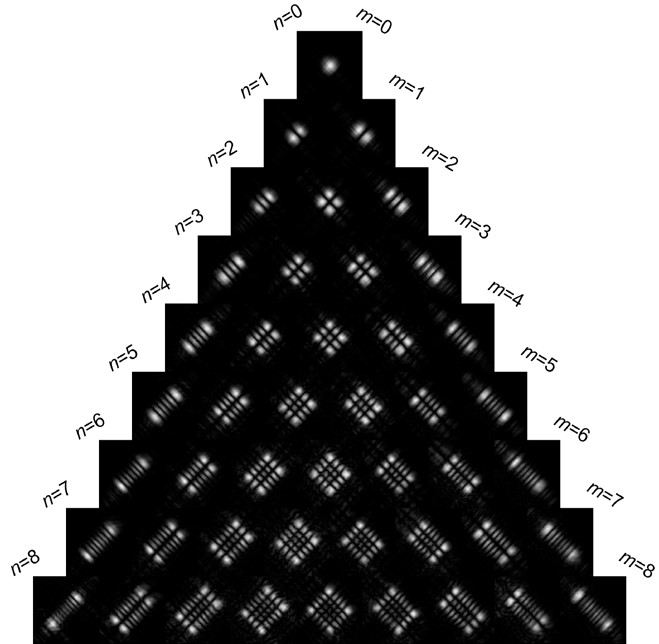

♦MPLC 订制选项TILBA产品线可根据模式数量和空间模式基进行订制，以适应客户的特定需求。 |
|
|
功能模块2：光学相干重组器&光信号重组
为了确保简便的，即插即用的集成，Cailabs提供了一个光学重组器。
在解复用器之后，单模光纤中的信号相位是非同步的。由于采用有源相位和强度控制，该模块可确保MPLC输出的多路单模信号重组后输入到一路单模光纤中。
由于采用了kHz量级调制器，TILBA-ATMO无需移动元件即可补偿高速大气湍流。
功能模块3：电控制模块
湍流效应的实时补偿需要快速有效的锁相。TILBA-ATMO中包含用于光学重组器控制的电路和软件，以提供即插即用湍流缓解系统。
系统集成

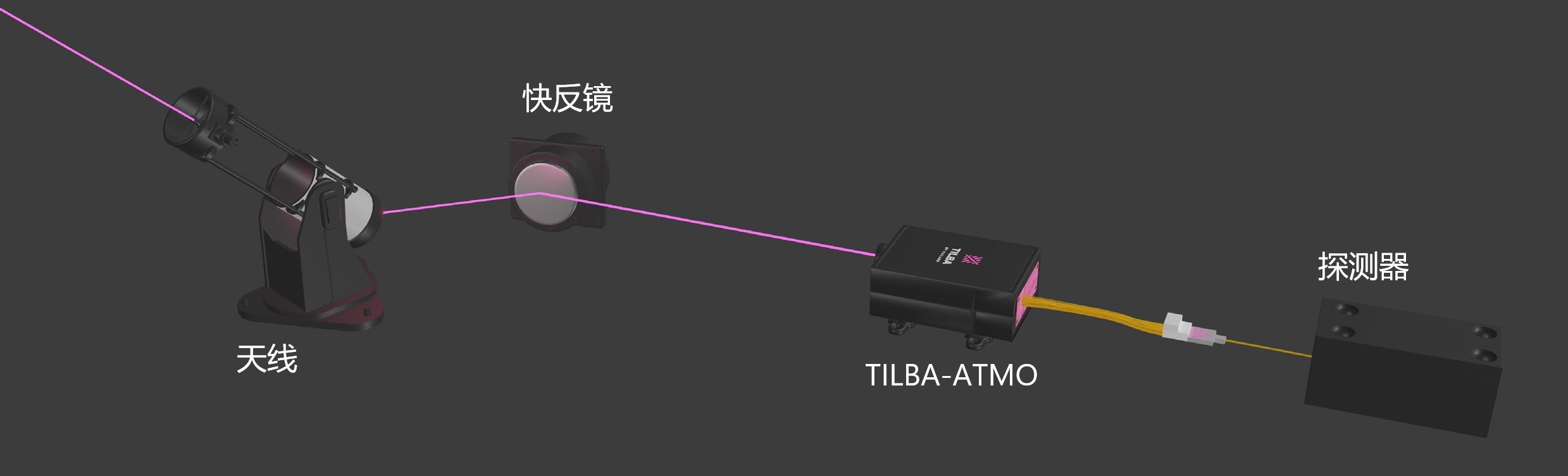

TILBA-ATMO放置在天线或快反镜（如果需要）和光纤通信模块之间。
这种体系结构的主要优点是与单模组件兼容，比如小光敏面的高速探测器或光放大器。
一般技术参数
|
产品参数 |
单位 |
数值 |
备注 |
|
功能 |
- |
大气湍流扰动光束到单模光纤转换 |
|
|
工作波长 |
nm |
C band |
|
|
输入 |
µm |
300µm 自由空间准直输入 |
|
|
输出 |
- |
1 SMF |
|
|
相移器截止频率 |
kHz |
> 1 |
|
|
相移控制 |
rad |
> 3 π |
|
TILBA-ATMO主要应用
 |

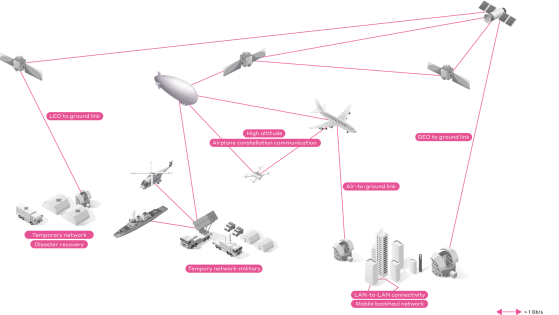

地空激光通信
利用光束的模式解复用和再重组技术，TILBA-ATMO可以改善地-空自由空间光链路的可靠性：
|
